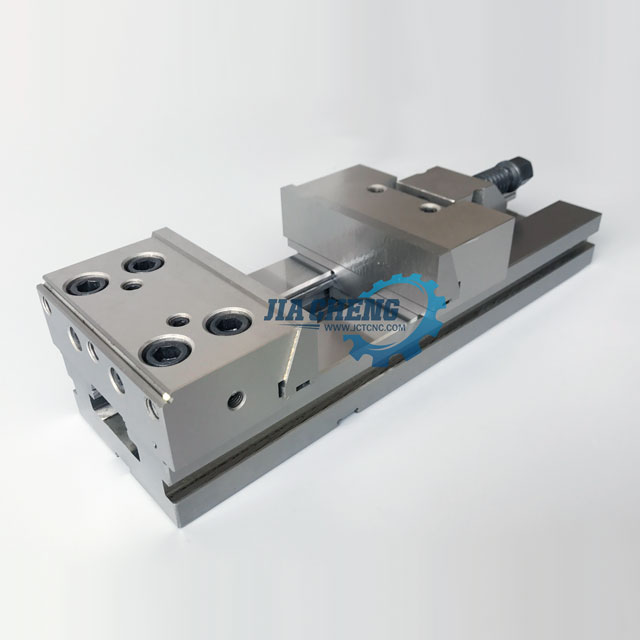

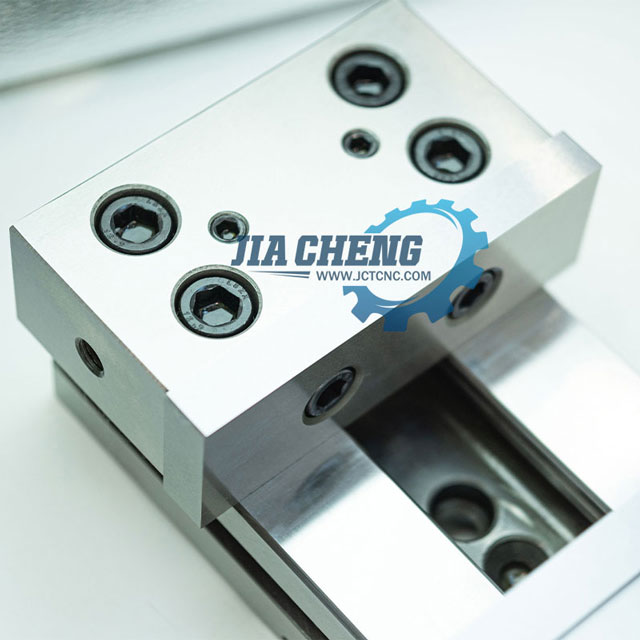

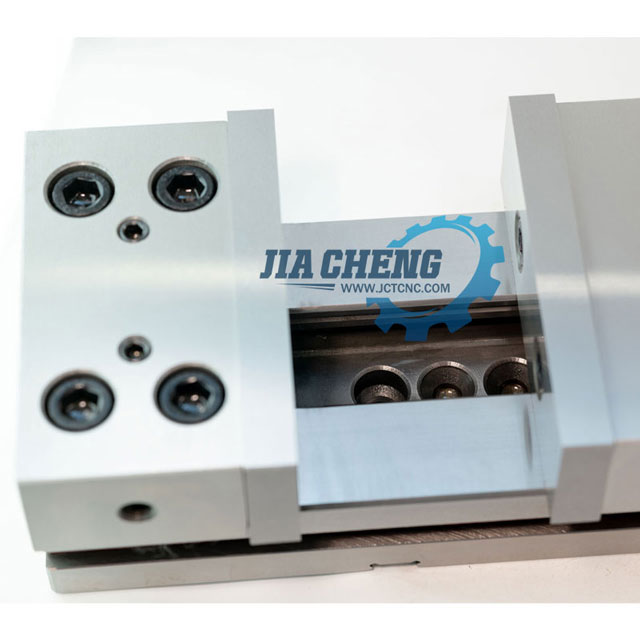

Прецизионные модульные тиски серии GT
Особенности/Преимущества:
• Высокая точность
• Неограниченный диапазон зажима
• Высококачественная легированная сталь.
• Высокое давление зажима
• Нет подъема челюсти
• Все тиски совпадают
Заказ №. | B | H | Смакс | L | Сила зажима |
GT100 | 100 | 30 | 100 | 270 | 3000 |
GT125 | 125 | 40 | 150 | 345 | 3000 |
GT150A | 150 | 50 | 200 | 420 | 5000 |
GT150B | 150 | 50 | 300 | 520 | 5000 |
GT175A | 175 | 60 | 200 | 455 | 6000 |
GT175B | 175 | 60 | 300 | 555 | 6000 |
GT175C | 175 | 60 | 400 | 655 | 6000 |
GT175D | 175 | 60 | 500 | 755 | 6000 |
GT175E | 175 | 60 | 600 | 855 | 6000 |
GT200A | 200 | 65 | 200 | 495 | 10000 |
GT200B | 200 | 65 | 300 | 595 | 10000 |
GT200C | 200 | 65 | 400 | 695 | 10000 |
GT200D | 200 | 65 | 500 | 795 | 10000 |
GT200E | 200 | 65 | 600 | 895 | 10000 |
GT300A | 300 | 80 | 200 | 535 | 12000 |
GT300B | 300 | 80 | 300 | 635 | 12000 |
GT300C | 300 | 80 | 400 | 735 | 12000 |
GT300D | 300 | 80 | 500 | 835 | 12000 |
GT300E | 300 | 80 | 600 | 935 | 12000 |
GT300F | 300 | 80 | 700 | 1035 | 12000 |
GT300G | 300 | 80 | 800 | 1135 | 12000 |
Прецизионные модульные тиски GT в основном используются в обрабатывающих центрах с ЧПУ и прецизионных станках для зажима обработанных заготовок.
В качестве сырья мы используем высококачественную легированную сталь высокой твердости 20CrMnTi. Науглероживание до твердости поверхности может составлять HRC58～62.
С высокой точностью прямоугольность и параллельность тисков составляют 0,003-0,005 мм.
Ширина челюсти: 100 мм, 125 мм, 150 мм, 175 мм, 200 мм, 300 мм.

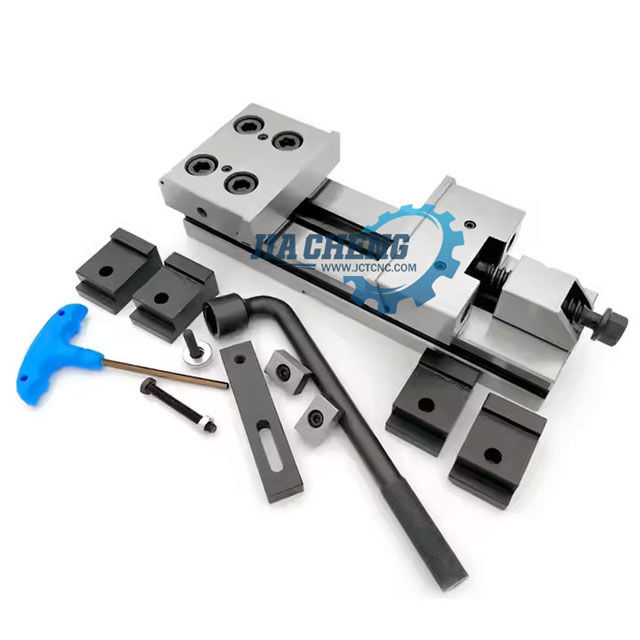

Модульные тиски, состоящие из корпуса тисков, фиксированной губки, активной губки, зажимной стойки и ходового винта.
Пластины с губками тисков: пластина с V-образными канавками
Тип прецизионных модульных тисков: плоские губки, губки с V-образной канавкой, губки с резьбовыми отверстиями.
Он имеет сменное основание, фиксированные/подвижные губки, быстро зажимается и прост в эксплуатации.
Разработка и проектирование быстросменных челюстей. Точность зажима выше и стабильнее.
Сменные губки
